Raccorder deux gaines de VMC, que ce soit pour rallonger un conduit trop court ou remplacer un tronçon abîmé, est une opération technique qui peut sembler complexe au premier abord. Pourtant, avec les bons outils et quelques connaissances de base, cette tâche devient parfaitement réalisable pour un bricoleur averti. Nous avons constaté sur de nombreux chantiers que cette intervention est souvent source d’interrogations. À l’époque où nous réalisions des installations complètes dans le résidentiel, nous avons développé une méthode fiable pour garantir des raccordements durables et étanches. La qualité de ces raccords est primordiale pour assurer l’efficacité globale de votre système de VMC simple flux hygroréglable ou double flux. Tout au long de ce texte, nous allons vous guider pas à pas pour réaliser un raccordement optimal entre deux gaines VMC, en vous partageant notre expérience acquise au fil des années.
Choix des gaines et manchons de raccordement pour votre VMC
Le choix du type de gaines pour votre système de ventilation mécanique contrôlée est une étape fondamentale. Nous distinguons principalement trois catégories : les gaines souples, rigides et semi-rigides. Les gaines souples en PVC ou en aluminium offrent une grande flexibilité d’installation, particulièrement adaptée aux configurations complexes avec des passages difficiles. Les gaines rigides, généralement en PVC, présentent l’avantage d’une plus grande durabilité et d’une résistance accrue au flux d’air, limitant ainsi les pertes de charge. Les gaines semi-rigides, quant à elles, constituent un excellent compromis entre maniabilité et robustesse.
Déterminez les composants adaptés à votre installation en quelques clics
Pour raccorder efficacement deux gaines VMC, le manchon de raccordement est l’accessoire incontournable. Il existe en différents diamètres standards (80mm, 100mm, 125mm, 150mm et 160mm) et doit être choisi en fonction du diamètre de vos gaines. Avec des gaines souples, on emboîte en général chaque extrémité de gaine par-dessus le manchon. Avec des conduits rigides, on utilise plutôt un manchon dans lequel viennent s’insérer les deux tubes. Nous avons souvent constaté que négliger cette correspondance exacte des diamètres entraîne inévitablement des pertes d’efficacité et des nuisances sonores. Il est donc impératif de respecter cette homogénéité entre la bouche d’extraction, la gaine et le raccordement au caisson.
Voici un tableau récapitulatif des différents types de gaines VMC et leurs caractéristiques principales :
| Type de gaine | Avantages | Inconvénients | Utilisation recommandée |
|---|---|---|---|
| Souple | Flexibilité, installation facile, prix abordable | Pertes de charge importantes, durabilité limitée | Espaces restreints, parcours sinueux |
| Rigide | Excellente performance aéraulique, durabilité | Installation complexe, peu adaptable | Parcours rectilignes, installations pérennes |
| Semi-rigide | Bon compromis performance/flexibilité | Prix plus élevé | Installations résidentielles de qualité |
Dans certains cas spécifiques, vous pourriez avoir besoin d’accessoires complémentaires comme des réductions pour connecter des gaines de diamètres différents, des raccords en Y ou en T pour relier plusieurs sources à un même réseau. Notre expérience nous a appris qu’il vaut mieux anticiper ces besoins dès la phase de conception plutôt que d’improviser des solutions moins optimales une fois l’installation en cours.
Peut-on mettre deux bouches sur la même gaine ou brancher deux VMC ensemble ?
Raccorder deux bouches d’extraction sur une même gaine est techniquement possible à l’aide d’un raccord en Y ou en T. Cela reste toutefois déconseillé en simple flux : chaque bouche est prévue pour un débit précis et doit normalement disposer de son propre piquage sur le caisson. Relier deux pièces sur un même conduit, par exemple la salle de bain et les WC, déséquilibre les débits et peut entraîner des remontées d’odeurs. Il en va de même pour deux VMC branchées sur une seule sortie : les moteurs se contrarient et l’air risque d’être refoulé. Chaque caisson doit donc avoir son propre rejet. En cas de doute, référez-vous à la notice du fabricant.
Étapes détaillées pour raccorder deux gaines VMC
Avant de vous lancer dans le raccordement de vos gaines VMC, assurez-vous de disposer du matériel nécessaire. Nous recommandons de préparer un cutter ou des ciseaux robustes, des colliers de serrage, du ruban adhésif spécial VMC, ainsi qu’un tournevis ou une pince. La préparation minutieuse du chantier, même modeste, est une habitude que nous avons toujours considérée comme indispensable pour un travail efficace et de qualité.
Pour couper une gaine souple en aluminium, tranchez d’abord la paroi au cutter, puis sectionnez la spirale métallique interne avec une pince coupante. Repliez ensuite légèrement le bout de fil coupé vers l’intérieur pour ne pas déchirer la gaine ni vous blesser. Une gaine rigide en PVC se coupe proprement avec une scie à métaux ou un coupe-tube, puis on ébavure la coupe.
Voici les étapes à suivre pour raccorder parfaitement deux gaines VMC :

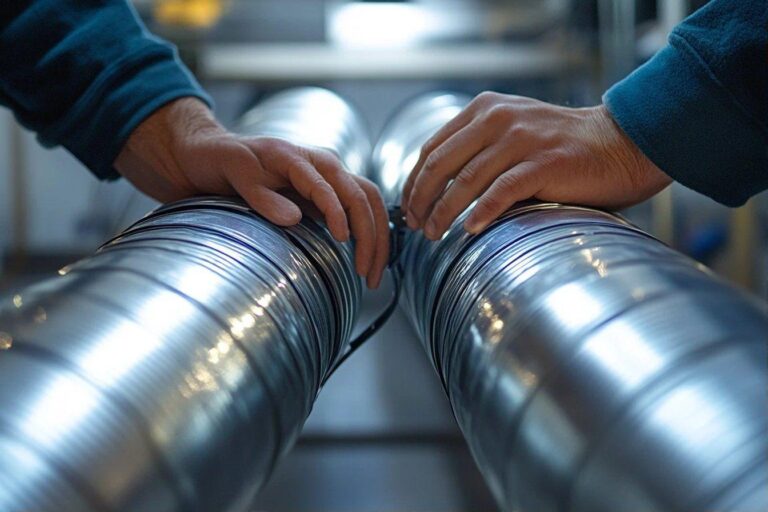

- Mesurer et couper les gaines à la longueur appropriée, en veillant à réaliser des coupes bien droites et nettes pour faciliter le raccordement.
- Insérer les extrémités des gaines dans le manchon de raccordement, en vous assurant qu’elles pénètrent suffisamment (généralement sur 3 à 5 cm).
- Fixer les gaines au manchon à l’aide de colliers de serrage, en les positionnant au centre de la zone de chevauchement.
- Renforcer l’étanchéité du raccord en appliquant du ruban adhésif spécial VMC autour des jonctions.
- Vérifier la solidité et l’étanchéité de l’ensemble en exerçant une légère traction sur les gaines.
Lors de ces opérations, nous vous conseillons vivement d’éviter de déconnecter votre VMC pendant une période prolongée. De ce fait, une interruption excessive de la ventilation peut favoriser l’accumulation d’humidité et de polluants dans votre logement. Si l’intervention nécessite un arrêt, limitez-le au strict minimum et effectuez les travaux par temps sec pour éviter les problèmes d’humidité.
Optimisation et sécurité de l’installation VMC
Pour garantir l’efficacité à long terme de votre système de ventilation, certaines précautions doivent être prises lors du raccordement des gaines. Nous avons constaté que de nombreux dysfonctionnements proviennent d’une installation initiale négligée, notamment au niveau des raccordements. Évitez absolument les coudes trop prononcés qui augmentent considérablement les pertes de charge. Dans notre pratique professionnelle, nous recommandons de ne pas dépasser un angle de 90° et de privilégier, si possible, deux coudes de 45° plutôt qu’un seul à 90°.
Limiter la longueur totale de vos gaines est également un facteur déterminant pour l’efficacité de votre VMC. Plus le réseau est étendu, plus la perte de charge est importante, ce qui peut contraindre le moteur à fournir un effort supplémentaire et réduire sa durée de vie. Un tracé optimal privilégie les parcours courts et directs entre les pièces humides et le groupe d’extraction.
Si vous devez rallonger une gaine VMC, privilégiez un seul manchon et un tronçon neuf de longueur suffisante plutôt qu’une succession de petits bouts : chaque jonction supplémentaire est un point de fuite potentiel. La longueur maximale admissible dépend du caisson et du diamètre utilisé. Elle est indiquée dans la notice du fabricant, qu’il convient de consulter avant d’allonger le réseau.
La sécurité lors de l’installation ne doit jamais être négligée. Voici quelques points essentiels à respecter :
- Couper systématiquement l’alimentation électrique de la VMC avant toute intervention
- Porter des gants anti-coupures pour manipuler les gaines métalliques
- Utiliser un masque anti-poussières, particulièrement lors d’interventions dans des combles
- Respecter scrupuleusement les normes NF DTU 68.3 relatives aux systèmes de ventilation
- Vérifier régulièrement l’état des raccords et leur étanchéité
La maintenance régulière de votre installation est indispensable pour garantir sa longévité et son efficacité. Nous recommandons un nettoyage des bouches d’extraction tous les trimestres. Une vérification complète du réseau, y compris des manchons et des raccords, doit être faite au moins une fois par an : c’est un réflexe à garder en 2026 comme hier. Un système de ventilation bien entretenu contribue significativement à la qualité de l’air intérieur et à la préservation du bâti contre les problèmes d’humidité.
