Un robinet à boisseau sphérique de qualité change la donne quand il s’agit de couper ou contrôler un circuit d’eau, d’air ou d’huile. Ici je vous explique, sans langue de bois, comment choisir et poser une vanne sphérique 2 pièces F/F BSP à passage intégral, quels risques éviter et ce que valent les versions cadenassables avec système de verrouillage sécurisé. Vous verrez les références courantes, les plages de pression et température raisonnables, les temps de pose et les prix indicatifs sur le marché. Sur un chantier, on voit souvent des raccords mal choisis qui fuient : je vous montre comment les repérer et quand il vaut mieux appeler un professionnel. À la fin, un conseil pratique pour tester l’étanchéité avant remise en service.

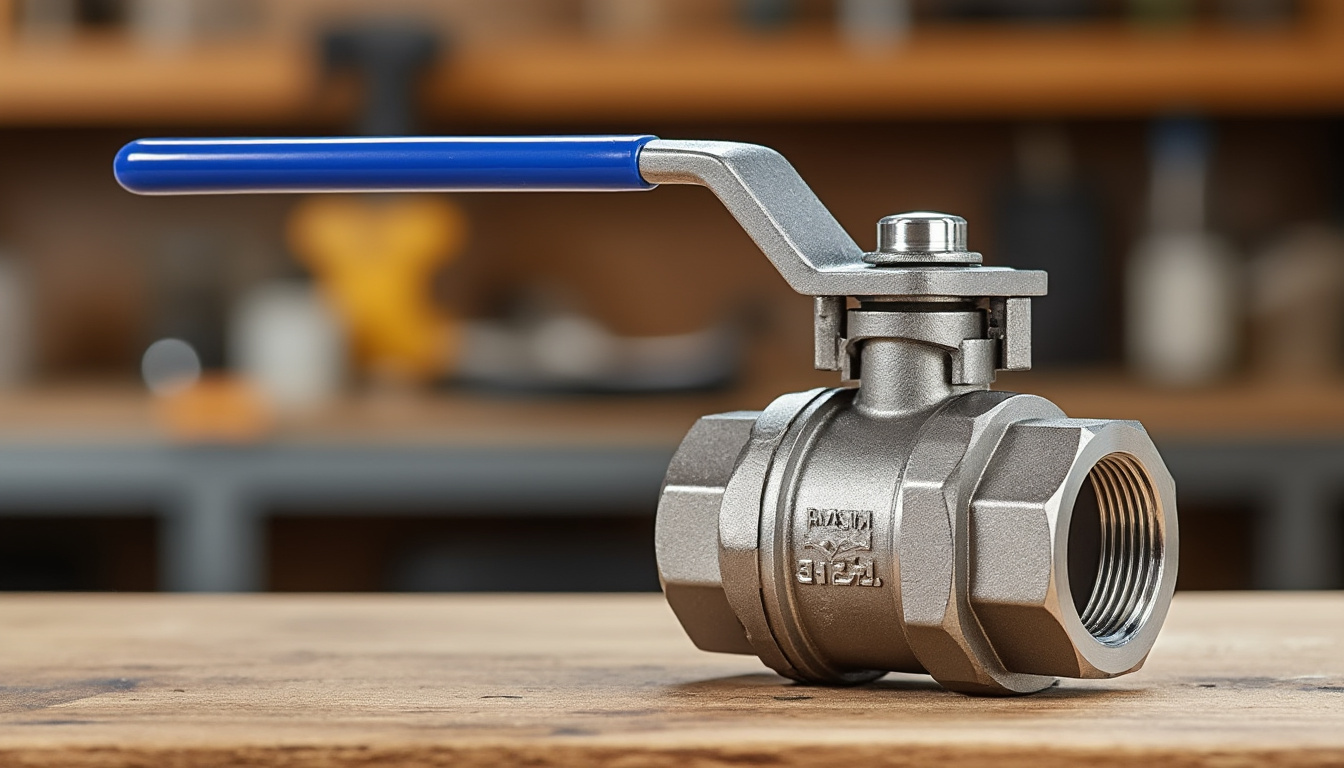

Quel usage pour un robinet à boisseau sphérique 2 pièces F/F BSP à passage intégral ?
Ces vannes servent au sectionnement rapide et au contrôle de flux sur des réseaux eau, air comprimé, et liquides non agressifs pour les joints. Le corps 2 pièces facilite l’entretien : vous démontez le corps sans remplacer toute la vanne.
Sur le marché on trouve des modèles inox 316 compatibles applications domestiques et industrielles, souvent indiqués jusqu’à 63 bar et à des températures entre -29°C et +175°C selon la construction et les sièges. Les versions cadenassables (suffixe L sur la référence) offrent un verrouillage du levier pour sécurité d’exploitation. Insight : pour un usage sanitaire et chauffage, la compatibilité des joints avec l’eau chaude est cruciale.
Quelles tailles et références trouver chez les fournisseurs ?
Les références couvrent du 1/4 » au 2 »1/2 (correspondances courantes : 4RBIFC8 à 4RBIFC65L). Les variantes existent en filetage BSP ou NPT, avec ou sans système cadenassable.
| Référence | Taille | Type | Variation cadenassable | Disponibilité |
|---|---|---|---|---|
| 4RBIFC8 / 4RBIFC8L | 1/4 » | F/F BSP | Oui (L) | En stock – livraison sous 1 à 2 jours |
| 4RBIFC15 / 4RBIFC15L | 1/2 » | F/F BSP | Oui (L) | En stock – livraison sous 1 à 2 jours |
| 4RBIFC32 / 4RBIFC32L | 1 »1/4 | F/F BSP | Oui (L) | En stock – livraison sous 1 à 2 jours |
| 4RBIFC65 / 4RBIFC65L | 2 »1/2 | F/F BSP | Oui (L) | En stock – livraison sous 1 à 2 jours |
Comment installer une vanne sphérique F/F BSP sans faire d’erreur ?
Installation typique : dégraisser, contrôler le filetage, appliquer ruban PTFE en 3 à 4 spires dans le sens du filetage, visser sans forcer et caler la vanne en position pour aligner la poignée. Pour un 1/2 » la pose ne prend que 10–20 minutes ; pour du 1 » et plus, comptez 30–90 minutes selon l’accès et la nécessité de purger le circuit.
- Outils : clé plate ou à griffe adaptée, ruban PTFE, manomètre pour test d’étanchéité, gants.
- Torque : serrer à la main puis un quart de tour supplémentaire avec la clé ; éviter le serrage excessif qui écrase le joint.
- Tests : pression d’épreuve à 1,5× pression de service pendant 10–15 minutes pour vérifier l’étanchéité.
Insight : un montage mal aligné ou un filetage plein de vieux PTFE provoque des fuites visibles immédiatement après pression.
Erreurs courantes à éviter
- Utiliser du PTFE en excès et écraser le filetage : fuite et démontage difficile.
- Confondre raccord BSP et NPT : pas d’étanchéité correcte entre les deux.
- Monter une vanne standard sur un fluide chimique sans vérifier la compatibilité des sièges (TFM1600, PEEK, etc.).
- Ne pas installer d’étrier ou calage sur tuyauterie flexible — la vanne doit être supportée.
Pour choisir le bon diamètre, consultez un guide pratique des correspondances des tuyaux ; cela évite les erreurs de montage.
Correspondance et conversion des dimensions des tuyaux
Le système de verrouillage sécurisé et l’étanchéité : que vérifier ?
Les versions cadenassables permettent d’immobiliser la poignée pour sécurité opérationnelle. Vérifiez la présence d’un perçage sur la poignée, la robustesse de la cale et l’absence de jeu. Les modèles pro ajoutent un dispositif antistatique et un axe inéjectable pour la sécurité.
Concernant l’étanchéité, regardez : le matériau des sièges (PTFE, PEEK), le type de joint et la qualité d’usinage de la sphère. Sur chantier, on voit souvent des vannes inox avec siège usé faute d’entretien : prévoyez une inspection annuelle, remplacement des joints tous les 3–5 ans selon usage intensif. Insight : une valve qui goutte au repos perdra en quelques mois plusieurs litres et peut endommager l’installation.
Quand faut-il appeler un professionnel ?
Appelez un pro si :
- Vous travaillez sur du gaz, vapeur, ou fluide dangereux (certifications et outillage spécifiques).
- Le tuyau dépasse 1 » et nécessite des brides, supports ou soudure.
- Vous avez un réseau de chauffage avec circulateur : la vanne doit être compatible et posée avec purge et équilibrage.
- Vous doutez du filetage (BSP vs NPT) — un contrôle évite d’acheter la mauvaise pièce.
Pour bien choisir entre une vanne et un robinet selon votre usage, lisez le guide pratique qui compare les dispositifs et leurs fonctions.
Vanne ou robinet : comment choisir
Insight : sur installations critiques, une intervention pro coûte souvent moins cher qu’une fuite réparée en urgence.
Conseil pratique actionnable : après pose, mettez la vanne sous pression à votre pression de service et contrôlez les fuites pendant 15 minutes ; marquez la date sur la vanne et prévoyez une inspection annuelle.
