Nicediagnostic place la sécurité électrique et l’efficacité énergétique au centre de chaque inspection. Cet article explique, avec un regard pratique hérité de l’expérience commerciale en luminaire, comment lire un tableau électrique, reconnaître les dispositifs de protection électrique essentiels, et prioriser les interventions lors d’un diagnostic électrique. À travers exemples concrets et cas domestiques, vous verrez pourquoi la norme NF C 15-100 guide les choix et comment limiter les risques d’électrocution, d’incendie ou d’endommagement d’appareils. Les propriétaires trouveront des conseils pour la maintenance électrique, la prévention des risques électriques, et des références utiles pour approfondir certaines installations spécifiques. Enfin, quelques pistes pour concilier sécurité et performance énergétique complètent ce panorama pratique.
Les risques électriques domestiques et pourquoi installer les bons dispositifs de protection
Avant de poser un interrupteur ou de remplacer un fusible, il faut comprendre les dangers. Dans un logement, on identifie quatre risques principaux : le court-circuit, la surcharge, le contact direct et le contact indirect. Le court-circuit survient lorsqu’un conducteur actif entre en contact avec le neutre ou la terre, provoquant une montée soudaine d’intensité. La surcharge, elle, est une montée d’intensité prolongée qui provoque un échauffement par effet Joule et peut dégrader un conducteur ou son isolant.
Testez votre intuition en 30 secondes
Les contacts directs concernent le contact d’un humain avec un conducteur sous tension. Les contacts indirects interviennent lorsque la carcasse métallique d’un appareil devient conductrice suite à un défaut d’isolement : c’est là qu’un différentiel bien choisi peut sauver des vies. Lors d’un diagnostic électrique, le technicien vérifie systématiquement l’isolement des masses et la présence d’un dispositif différentiel adapté.
Exemple pratique
Marc, propriétaire d’une maison ancienne, a signalé que son disjoncteur « sautait » dès qu’il lançait la machine à laver. Le diagnostic a mis en évidence un lave-linge qui générait des courants de fuite intermittents et une ligne protégée par un différentiel de type AC inadapté aux courants redressés. Installer un différentiel de type A a réglé le déclenchement intempestif tout en assurant la protection contre les surintensités.
Pour prévenir ces risques, l’usage combiné d’un disjoncteur magnétothermique et d’un interrupteur différentiel reste la base. Le premier protège contre les surintensités (courts-circuits et surcharges) via une protection magnétique pour les courts-circuits et thermique pour les surcharges. Le second est dédié à la détection de fuite à la terre et à la coupure rapide du circuit pour éviter l’électrocution. Insight : sélectionner le bon type de protection dès la conception réduit considérablement les interventions ultérieures et améliore la longévité des appareils.
Disjoncteurs, interrupteurs différentiels et DDR : fonctionnement et choix pour votre installation électrique

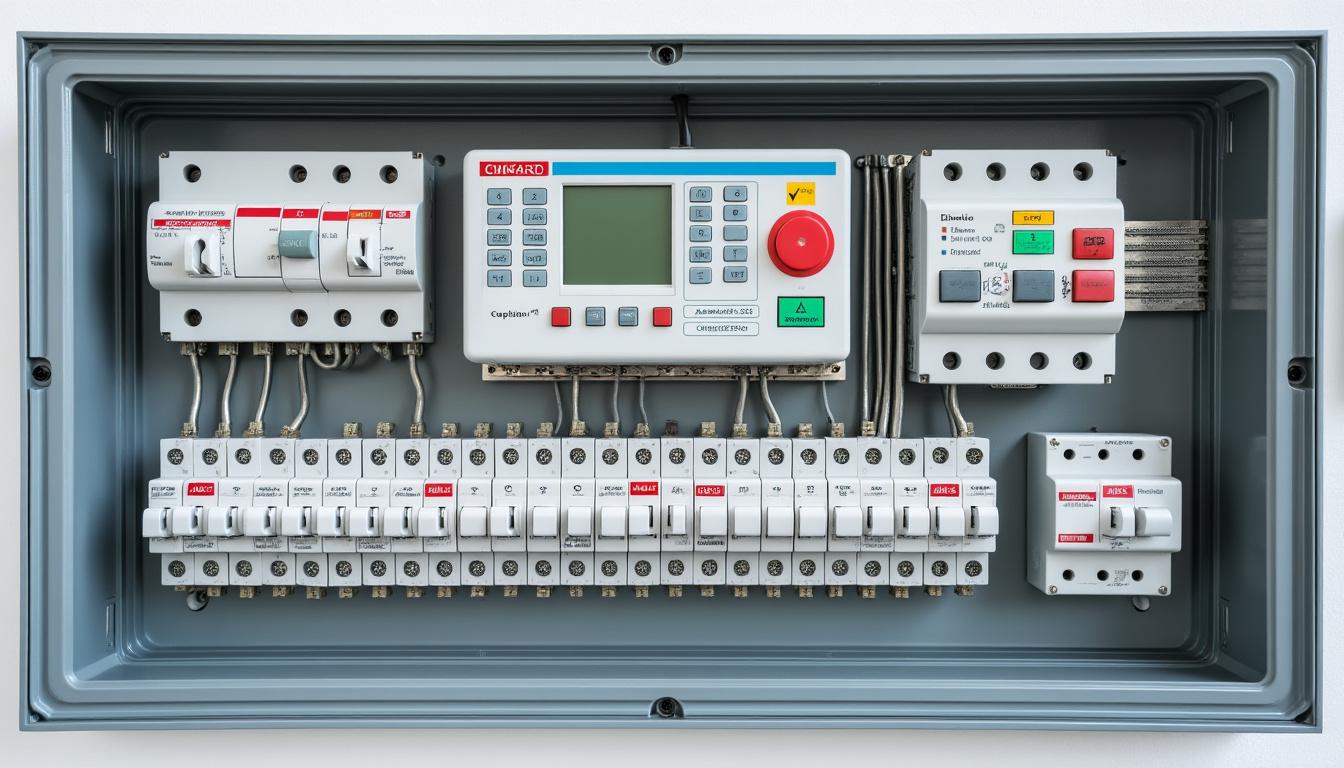

Le tableau électrique d’un logement combine plusieurs éléments. Au quotidien, on rencontre le disjoncteur, l’interrupteur différentiel, le coupe-circuit et parfois des fusibles pour des usages spécifiques. Le disjoncteur associe protection thermique et magnétique : la partie thermique limite la surcharge en coupant sur un échauffement progressif, tandis que la partie magnétique réagit instantanément à un court-circuit.
En ajoutant un tore magnétique autour du disjoncteur, on obtient un disjoncteur différentiel qui combine la protection contre les surintensités et la détection de fuite de courant. L’interrupteur différentiel, quant à lui, ne fait que protéger contre les fuites de courant et assurer le sectionnement automatique. Ces deux éléments relèvent de la famille des Dispositifs à courant Différentiel Résiduel (DDR).
Les types de DDR et leur utilité
Il existe trois types principaux de DDR selon la nature du courant différentiel détecté : AC, A et B. Les types AC et A sont les plus répandus dans l’habitat : AC déclenche sur des courants alternatifs sinusoïdaux ; A ajoute la capacité à détecter des courants continus pulsés, utiles pour les plaques de cuisson à induction ou les appareils avec électronique de puissance. Le type B détecte en plus les courants continus lisses et s’impose pour des installations produisant ou consommant du continu (bornes de recharge, PV avec onduleurs, some types of heat pumps).
Pour une installation moderne, un DDR de sensibilité 30 mA (DDHS) reste l’option standard pour protéger les personnes. Si votre installation intègre un AGCP (disjoncteur général) de type S (sélectif), le DDR est choisi pour déclencher avant l’AGCP afin d’isoler uniquement le circuit défaillant ; l’AGCP déclenchera ensuite si le défaut atteint une ampleur générale, avec un retard typique de 80 ms du côté AGCP pour assurer la sélectivité.
Tableau d’aide au choix :
| Type de différentiel | Caractéristique | Usage conseillé |
|---|---|---|
| AC | Déclenchement sur courants alternatifs sinusoïdaux | Usages domestiques standards |
| A | Détection additionnelle des courants continus pulsés | Appareils avec électronique : plaques, lave-linge, etc. |
| B | Déclenchement sur courants continus lisses et pulsés | Installations produisant ou consommant du continu |
Pour les propriétaires souhaitant approfondir : un guide pratique sur l’état des disjoncteurs et critères de déclenchement peut aider à diagnostiquer un disjoncteur qui saute, offrant pistes et solutions. Voir notamment cet article utile sur les causes et solutions si votre disjoncteur saute : Pourquoi le disjoncteur saute ?. Insight : choisir le type de DDR adapté évite des déclenchements intempestifs tout en assurant la sécurité électrique des occupants.
Installer et entretenir : bonnes pratiques de maintenance électrique pour renforcer la prévention des risques électriques
L’installation ne s’arrête pas à la mise en service. La maintenance électrique régulière est essentielle pour préserver la sécurité et optimiser l’efficacité énergétique. Un simple nettoyage du tableau, une vérification du serrage des borniers, et un test périodique des différentielssont des gestes à intégrer dans un calendrier d’entretien. Les tests réguliers permettent de détecter une détérioration d’isolement, un desserrage qui chauffe, ou des éléments visiblement corrodés.
Lors d’une visite de contrôle, le technicien effectuera des mesures d’isolement, des contrôles visuels et des essais de déclenchement des DDR. Ces mesures sont spécifiées par des référentiels et servent au rapport de diagnostic électrique. Si vous suivez un guide d’installation du tableau électrique, vous gagnerez à respecter les préconisations sur la répartition des circuits et la protection adaptée par tranche de puissance.
Checklist de maintenance
- Vérifier la présence et l’état des DDR 30 mA sur circuits terminaux.
- Contrôler le serrage des connexions et l’absence de signes de surchauffe.
- Tester le déclenchement des différentiels et consigner les temps de réponse.
- Inspecter les câbles pour dégradation ou rongeurs (solutions antiparasitaires si besoin).
- Mettre à jour la documentation du tableau après toute modification.
Pour les bricoleurs accompagnés, des tutoriels détaillent la pose d’un tableau et la répartition des circuits. Si vous planifiez une intervention ou une rénovation, consultez ce guide complet pour installer votre tableau électrique afin d’éviter les erreurs fréquentes : Guide d’installation du tableau électrique. L’entretien annuel ou biannuel dépendra de l’ancienneté de l’installation et de l’utilisation : une maison ancienne avec beaucoup d’appareils électroniques mérite un contrôle plus fréquent.
Enfin, n’oubliez pas que certains éléments exigent une intervention professionnelle. Le remplacement d’un disjoncteur général, la pose d’un différentiel de type B, ou la mise en conformité selon la NF C 15-100 demandent un savoir-faire certifié. Insight : une maintenance planifiée réduit le risque d’interruption et optimise la sécurité sur le long terme.
Cas pratiques, anecdotes et solutions adaptées : diagnostics réels réalisés par Nicediagnostic
Dans notre fil conducteur, rencontrons Claire, qui a fait appel à nicediagnostic après une série de coupures sur son tableau lorsqu’elle allumait plusieurs luminaires. Ancien commercial en luminaire, j’ai appris que les circuits d’éclairage sont souvent sous-dimensionnés ou mal répartis après des rénovations successives. Le diagnostic a révélé une surcharge ponctuelle et des connexions desserrées.
Solution : redistribuer certains points lumineux sur un circuit dédié, ajouter un disjoncteur magnétothermique de bonne calibration et tester le différentiel existant. Un tel ajustement améliore la fiabilité et l’efficacité énergétique en évitant des pertes et des arrêts intempestifs.
Étude de cas : pompe à chaleur et courant de fuite
Un propriétaire a relevé des déclenchements fréquents depuis l’arrivée d’une pompe à chaleur. Le diagnostic a montré que l’onduleur générait des courants résiduels continus, nécessitant un DDR de type B. La solution a été l’installation d’un différentiel adapté et l’ajout d’un parafoudre pour protéger l’électronique sensible. Pour ceux qui rencontrent des problèmes avec des installations de chauffage ou de pompe, des ressources spécifiques sur la givre et la protection des pompes à chaleur peuvent apporter des solutions complémentaires : Pourquoi ma pompe à chaleur givre ?.
Autre anecdote : un habitant qui bricolait a confondu bouton poussoir et interrupteur, provoquant un fonctionnement erratique d’un circuit d’éclairage. Une lecture claire des documentations et des schémas (notamment pour les télérupteurs) évite ces confusions : Guide télérupteur fournit des schémas pratiques pour les bricoleurs avertis.
Insight : chaque installation a son histoire : diagnostic précis, choix de DDR adaptés et interventions ciblées protègent les personnes et prolongent la durée de vie des équipements.
Prévention, conformité et conseils pratiques pour concilier sécurité électrique et performance
La conformité à la norme NF C 15-100 reste la clé pour une installation électrique sûre. Lors d’un diagnostic électrique, la conformité et la répartition des circuits sont évaluées pour réduire les risques et améliorer la performance. La prévention combine choix des dispositifs, bonnes pratiques d’installation, et maintenance régulière.
Pour améliorer l’efficacité énergétique, privilégiez des protections correctement calibrées et des circuits dédiés pour les gros consommateurs. Un disjoncteur mal dimensionné ou un différentiel inadapté peut provoquer des coupures injustifiées ou laisser passer des défauts dangereux. Les économies d’énergie passent aussi par un tableau bien organisé qui évite les pertes et simplifie les évolutions (ajout d’un véhicule électrique, panneaux solaires, etc.).
Conseils pratiques
- Documentez chaque modification du tableau et notez les caractéristiques des protections.
- Installez des DDR 30 mA sur les circuits terminaux et vérifiez leur sensibilité.
- Privilégiez les DDR de type A pour les appareils à électronique de puissance et type B pour les installations mixtes.
- Programmez une maintenance périodique et testez systématiquement les différentiels.
- En cas de doute, faites appel à un diagnostiqueur certifié comme nicediagnostic pour un rapport conforme.
Pour approfondir des cas particuliers comme l’installation d’un kit électrique ou le choix entre disjoncteur magnétothermique et différentiel, consultez ces ressources complémentaires : Disjoncteur magnétothermique vs différentiel et Guide installation kit électrique.
Insight : la prévention n’est pas une dépense mais un investissement : une installation conforme et entretenue garantit sécurité, économies et sérénité.
