Réseaux enterrés : définition et méthodes efficaces pour les localiser

En tant qu’ancien commercial spécialisé dans le luminaire, j’ai vu trop de chantiers ralentis par un simple câble oublié. La présence de réseaux enterrés transforme une tranchée en enjeu de sécurité, de coûts et de responsabilité. Cet article détaille les méthodes actuelles de localisation et de détection, des règles de pose aux outils de pointe comme le géoradar, et explique comment cartographier et maintenir durablement ces infrastructures souterraines. À travers des cas concrets — dont une intervention auprès d’une propriétaire, Sophie, préparant l’installation d’un éclairage de jardin — je présente des solutions pratiques, des procédures réglementaires et des conseils opérationnels pour anticiper les risques et faciliter l’entretien futur.

Détection des réseaux enterrés : normes, couleurs, profondeurs et enjeux réglementaires

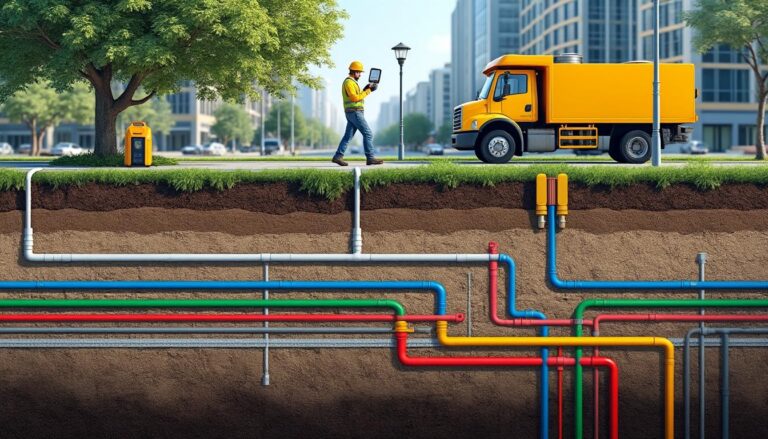

Avant toute intervention, il est essentiel de comprendre ce que recouvre le terme réseaux enterrés. Il s’agit de l’ensemble des gaines, canalisations et conduites enfouies jusqu’à leur raccordement aux réseaux publics. Ces infrastructures sont classées en deux grandes familles : les réseaux secs (télécom, électricité, gaz) et les réseaux humides (eau potable, eaux pluviales, eaux usées). Chaque type impose des profondeurs minimales d’enfouissement et des règles d’espacement pour éviter les dommages lors des travaux.

Couleurs et signalisation normalisées

La norme NF EN 12613 recommande un code couleur pour faciliter la reconnaissance sur chantier. On retrouve couramment :

Couleur	Type de réseau	Exemple d’usage
Rouge	Électricité	Alimentation publique et souterraine des bâtiments
Jaune	Gaz	Branchements et conduites de distribution
Vert	Télécom	Gaines pour câbles de télécommunication et fibre
Bleu	Eau	Réseaux d’eau potable et arrosage
Marron	Assainissement	Canalisations d’eaux usées

Outre la couleur, les chantiers utilisent un grillage avertisseur et des dispositifs de repérage en surface afin de prévenir toute ouverture aléatoire du sol. Ces éléments sont consignés dans le plan de récolement, incontournable à la fin d’un chantier pour géo-référencer les passages des réseaux.

Profondeurs et espacements

Les profondeurs d’enfouissement varient selon la nature du réseau et la zone (zone urbaine, zone piétonne, bord de chaussée). Une canalisation électrique à forte tension demandera souvent une profondeur supérieure à une gaine de télécom. Il est impératif de respecter ces prescriptions pour éviter les interférences et garantir la pérennité.

La réglementation issue de la réforme DT-DICT de 2012 a rendu la détection préalable obligatoire avant toute fouille. Cela réduit significativement les risques d’accidents et les surcoûts liés à des détériorations. En pratique, une coordination entre le maître d’ouvrage, les exploitants de réseaux et les entreprises de détection est nécessaire pour que la localisation soit fiable.

Exemple concret : lors d’une rénovation de trottoir en périphérie d’une commune, l’équipe municipale a respecté les codes couleurs mais a négligé le plan de récolement. Résultat : une canalisation d’eau non documentée a été endommagée, entraînant une coupure et des frais d’urgence. Ce cas illustre l’importance d’un relevé précis et d’une cartographie systématique des réseaux.

Insight : respecter les normes de couleur, de profondeur et dresser un plan de récolement sont des étapes indispensables pour minimiser les risques et faciliter la maintenance future.

Méthodes efficaces de détection : du géoradar aux techniques électromagnétiques

Sur le terrain, plusieurs technologies se complètent pour atteindre une localisation fiable des réseaux enterrés. Le choix dépend du type de sol, de la profondeur attendue, et de la nature du réseau à identifier. Parmi les méthodes non-invasives les plus répandues figurent le géoradar (GPR), la détection électromagnétique, les traceurs actifs et la corrélation acoustique.

Le géoradar : principe et usages

Le géoradar fonctionne comme une « échographie du sol » : il émet des ondes électromagnétiques et recueille les échos renvoyés par les interfaces de matériaux. Les unités multi-antennes modernes permettent une acquisition rapide et une meilleure interprétation des données. Le géoradar est particulièrement efficace pour repérer des conduites non métalliques (PVC, béton) et pour cartographier plusieurs couches à différentes profondeurs.

Exemple : Sophie, qui préparait l’installation d’un éclairage de jardin, a fait appel à une équipe équipée d’un géoradar. Le rapport a montré la présence d’une gaine télécom à 40 cm, ce qui lui a évité une rupture de service et un déplacement coûteux du point d’ancrage. Le résultat a été intégré au plan de récolement.

Détection électromagnétique et localisation de câbles métalliques

La détection électromagnétique repose sur l’induction et la mesure du champ créé par les câbles métalliques ou par un générateur connecté à la conduite. Cette méthode est rapide et précise pour les réseaux électriques et les câbles métalliques. Elle est souvent utilisée en complément du géoradar quand l’objectif est de trianguler une position exacte.

Pour approfondir les techniques dédiées aux réseaux électriques souterrains, des ressources pratiques expliquent comment procéder et quelles précautions prendre. Ces guides techniques fournissent des méthodes avancées et des bonnes pratiques pour les interventions proches des lignes enterrées. Découvrir les techniques avancées pour la localisation des réseaux électriques souterrains.

Avantages et limites des méthodes

Le géoradar excelle pour les matériaux non conducteurs, la détection électromagnétique pour les métaux. Les sols argileux et humides peuvent réduire la pénétration du signal radar, tandis que des infrastructures très rapprochées compliquent l’interprétation en électromagnétique. D’où l’importance d’un profilage combiné et d’une expertise humaine pour valider les interprétations.

Insight : associer géoradar et détection électromagnétique, puis valider par inspection locale, offre aujourd’hui les méthodes les plus efficaces pour obtenir une localisation fiable.

Cartographie, topographie et archivage : conserver la mémoire des infrastructures souterraines

La cartographie et le géoréférencement des réseaux enterrés transforment une intervention ponctuelle en un gain durable pour les travaux futurs. Les relevés topographiques, la saisie en SIG (système d’information géographique) et l’intégration au plan de récolement garantissent que chaque modification reste traçable.

Procédure type pour créer une cartographie fiable

Voici une méthode progressive, testée sur des chantiers urbains et privés :

• Collecter les plans existants fournis par les exploitants.
• Effectuer une détection combinée (géoradar + électromagnétique) pour valider les positions.
• Topographier les points avec GPS RTK ou station totale pour une précision centimétrique.
• Trancher, au besoin, par une mini-fouille contrôlée pour vérification visuelle.
• Documenter et intégrer les données dans un SIG pour consultation future.

Chaque étape comprend des contrôles qualité et une saisie des méta-données (date, opérateur, méthode), indispensables pour la maintenance et la responsabilité juridique.

Le rôle de la topographie

La topographie permet d’inscrire les réseaux dans un repère altimétrique et planimétrique. Pour un éclairage extérieur, par exemple, l’altitude précise d’une gaine conditionne le choix du poteau et du cheminement des fourreaux. Le relevé topographique est aussi l’outil qui permettra, des années plus tard, de localiser une conduite lors d’une extension ou d’un désouchage.

Les collectivités et entreprises trouvent un intérêt direct à centraliser ces informations. Un SIG régulièrement mis à jour évite des doubles investigations et facilite le planning d’entretien.

Ressource utile : pour savoir comment localiser un regard France Telecom enterré et l’intégrer dans vos plans, consultez ce guide pratique qui illustre les étapes d’identification et d’accès. Comment localiser et trouver son regard France Telecom enterré.

Insight : une cartographie rigoureuse, calée sur la topographie, diminue les coûts d’intervention futurs et protège les intervenants comme les usagers.

Inspection, maintenance et bonnes pratiques sur chantier

Une fois les réseaux localisés, la phase d’inspection et de maintenance devient prioritaire. La connaissance du tracé ne suffit pas; il faut contrôler l’état des dispositifs, identifier les points vulnérables et planifier les interventions préventives.

Identifier les éléments à la parcelle

Sur un terrain privé, plusieurs repères visibles aident à reconnaître des réseaux : le coffret électrique (propriété du distributeur), les regards téléphoniques (regard FT), les regards d’eau potable, et les bouches d’assainissement. Ces éléments portent souvent des plombs, des plaques ou des bagues qui attestent de leur statut et de leur opérateur.

Guide pratique : si vous doutez de l’origine d’un regard ou d’une gaine, le recours à un diagnostiqueur spécialisé ou à un opérateur de détection évitera bien des erreurs. Par exemple, des fiches expliquent comment intervenir sur un regard d’eaux usées avant travaux. Guide pour l’installation et l’identification d’un regard d’eaux usées.

Bonnes pratiques de sécurité

Avant toute fouille : déclarer les travaux via les dispositifs DT/DICT, rassembler les plans, et programmer une détection technique. Sur le chantier, la progressivité prime : reconnaissance manuelle, petit sondage, puis ouverture contrôlée. L’utilisation d’outils mécaniques ne doit intervenir qu’après vérification manuelle.

La maintenance s’organise en visites périodiques et inspections après événements (gel, inondation, travaux voisin). Une fiche d’entretien mentionnant la localisation exacte, la profondeur et la nature du matériau est un outil simple mais efficace pour suivre l’évolution d’un réseau.

Insight : l’inspection régulière et des procédures de sécurité strictes protègent la continuité de service et réduisent les risques d’accident sur le chantier.

Cas pratiques pour propriétaires : détecter et protéger les réseaux enterrés autour de sa maison

Pour un propriétaire, la première démarche consiste souvent à tenter une localisation rapide sans engager de frais excessifs. Pourtant, plusieurs étapes simples permettent d’éviter des erreurs coûteuses. Voici une approche testée et validée lors d’interventions sur des jardins privés :

Étapes pratiques à suivre

1) Rassembler les documents : Permis, plans fournis lors de la construction et toute information du fournisseur d’énergie ou d’eau. Ces éléments servent de base au repérage.

2) Localiser visuellement les repères : coffret électrique, regard FT, compteur d’eau. Ces éléments indiquent souvent l’axe des réseaux.

3) Utiliser un localisateur de câbles basique : pour un premier diagnostic, un traceur électromagnétique peu coûteux permet d’identifier la présence de métaux.

4) En cas de doute, faire appel à des spécialistes équipés d’un géoradar et capables de produire un plan de récolement.

Conseils de pro issus de mon expérience commerciale

Lors d’une intervention pour l’installation d’une fibre, j’ai souvent constaté que des gaines obstruées provoquent des échecs de tirage. Un article détaille comment diagnostiquer une gaine telecom obstruée et les solutions possibles. En savoir plus sur la fibre et les gaines obstruées. Pour des problèmes plus spécifiques sur les fourreaux, ce guide aide à diagnostiquer et réparer les anomalies. Guide pratique sur les fourreaux télécom.

Checklist rapide pour le propriétaire :

• Consulter les plans et contacter les opérateurs avant tout creusement.
• Repérer visuellement les regards et coffrets.
• Faire réaliser une détection professionnelle pour travaux importants.
• Conserver un plan de récolement et le transmettre lors de reventes ou travaux futurs.

Exemple final : Sophie a suivi ces étapes, a identifié une gaine télécom à l’emplacement prévu et a adapté son plan d’éclairage. Le chantier s’est déroulé sans incident et le relevé a été transmis à la mairie pour la base SIG communale.

Insight final : pour un propriétaire, anticiper la détection, consigner la cartographie et entretenir les points d’accès est la meilleure garantie contre les incidents et les coûts imprévus.
